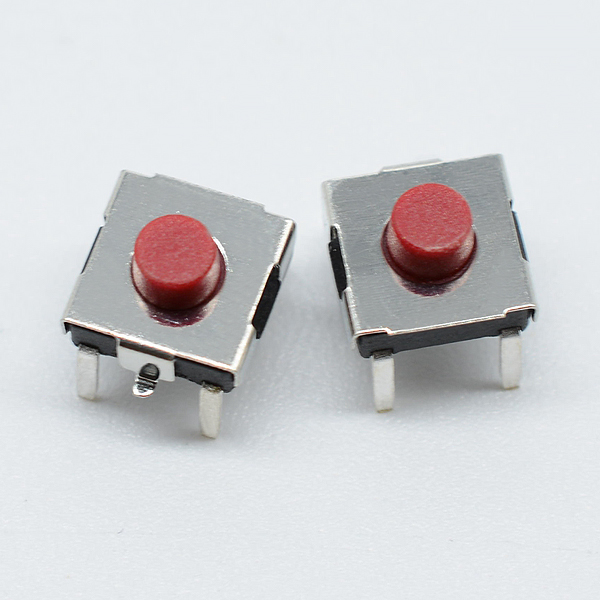

6-6-3.1插件

更新：2018-12-19 17:28:41 点击：

品牌：星宝永弘

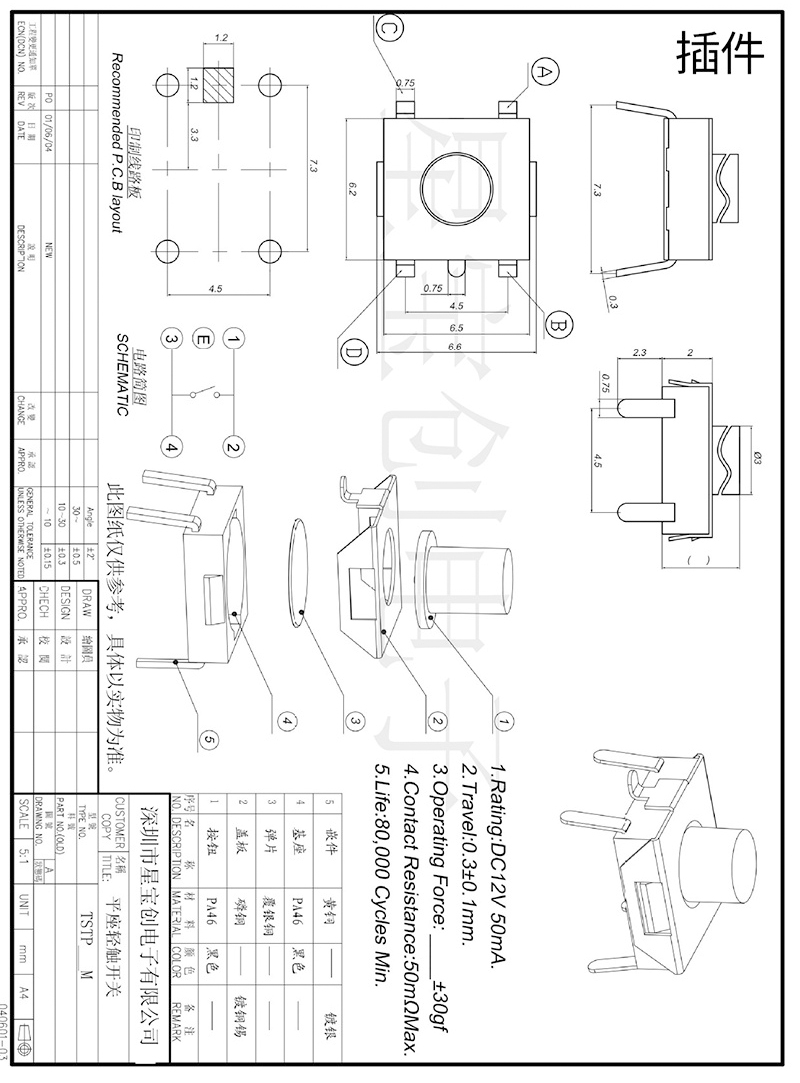

型号： 6-6-3.1插件

产品介绍

轻触开关又叫按键开关，最早出现在日本[称之为:敏感型开关]使用时以满足操作力的条件向开关操作方向施压开关功能闭合接通，当撤销压力时开关即断开，其内部结构是靠金属弹片受力变化来实现通断的。轻触开关由:嵌件、基座、弹片、按钮、盖板组成其中防水类轻触开关在弹片上加一层聚酰亚胺薄膜。轻触开关有接触电阻荷小、精确的操作力误差、规格多样化等方面的优势，在电子设备及白色家电等方面得到广泛的应用如:影音产品、数码产品、遥控器、通讯产品、家用电器、安防产品、玩具、电脑产品、健身器材、医疗器材、验钞笔、雷射笔按键等等。因为轻触开关对环境的条件(施压力小于2倍的弹力/环境温湿度条件以及电气性能)大型设备及高负荷的按钮都使用导电橡胶或锅仔开关五金弹片直接来代替，比如医疗器材、电视机遥控器等。

结构

轻触开关分成两大类:利用金属簧片作为开关接触片的称轻触开关，接触电阻小，簇20mn。手感好，有"滴答"清脆声。利用导电橡胶作为接触通路的开关习惯称为导电橡胶开关。开关手感好，但接触电阻大，一般在100一300n。轻触开关的结构是靠按键向下移动，使接触簧片或导电橡胶块接触焊片，形成通路。轻触开关的操作力与簧片所处的状态有关。开始力与簧片的压缩的距离成正比当簧片压缩到5。%一70%时操作力突然减少，并伴有"滴答"声。导龟橡胶开关一般有两种结构。操作力曲线随橡胶块的几何形状不同而有很大的差异。相对湿度:<95% 额定电压:12V 额定电流:50mA 温度:-25~70℃

封装种类

轻触开关有三种封装:散装人工插件、SMT贴片封装、DIP插件编带封装。

型号规格

轻触开关主要规格有:环保耐高温贴片式插件式侧插式大/中/小龟型轻触开关 2*4轻触开关 3*3轻触开关 3.7*3.7*0.35进品轻触开关 4*4*1.5/1.6/17mm轻触开关 3*6*4.3/5.0mm汽车轻触开关 4*6*2.6轻触开关 4.5*4.5*3.8/4.8/5/0/6/7/8/9贴片轻触开关插件式轻触开关边三解轻触开关 6*6*4.3/5.0/5.5/6/7/8/9/9.5/10/11/12/13/14/15/16/17/18/19/20/21/26mm轻触开关贴片轻触开关插件轻触开关 6.2*6.2*2.5/2.7/3.1/3.4轻触开关 12*12*4.3/5.0/5.5/6/7/8/9/10/11/12/13/14/15/16/17/18/19/20/21/22/23mm轻触开关 6*6系列防水轻触开关 8*8系列防水轻触开关 10*10系列防水轻触开关 12*12系列防水轻触开关。
